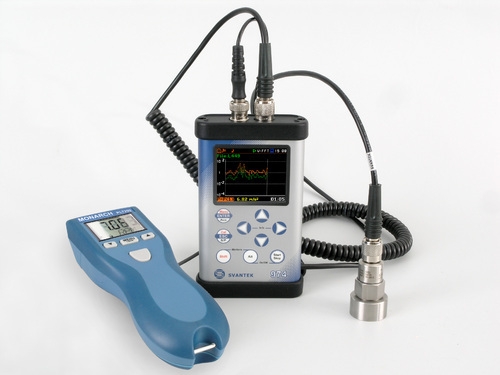

Máy đo rung phân tích dải tần
Model: SVAN 974
Hãng: Svantek– Ba Lan
Sản xuất tại: Ba Lan

• Ứng dụng: Đo các nguồn gây ra rung, chấn động do các hoạt động sản xuất, dịch vụ, Rung của các dụng cụ nơi tay cầm


1.  Tính năng kỹ thuật:

• Đầu vào: loại IEPE, ampli sạc hoặc trực tiếp với đầu nối TNC
• Dòng IEPE: có thể lựa chọn 1.5 mA, 3.0 mA, 4.5 mA
• Dải động: nhiều hơn 100 dB trong dải đơn
• Mức độ ồn bên trong: ít hơn 10 µV RMS
• Dải tần số (-3 dB): 0.7 Hz ÷ 22.6 kHz, tốc độ lấy mẫu 48 kHz
• Bộ nhớ: khe cắm thẻ nhớ MicroSD (hỗ trợ 4GB - 16 GB)
• Hiển thị: hiển thị màu OLED 2,4” (320 x 240 pixels)
• Giao diện kết nối: USB 1.1 Client
• Nguồn cung cấp: 4 pin Alkaline hoặc pin sạc, thơi gian vận hành > 16 giờ; Bộ chia USB 100mA
• Điều kiện môi trường: Nhiệt độ từ -10o đến 50oC, Độ ẩm lên tới 90%RH không ngưng tụ
• Kích thước: 140W x 83H x 33D mm (không có bộ gia tốc)
• Trọng lượng: 390gr với pin (không có bộ gia tốc)

2.   Thông số kỹ thuật

• Tiêu chuẩn: ISO 10816, ISO 20643
• Kết quả: RMS, Peak, Peak-Peak, Max
• Trọng số: Các bộ lọc HP1, HP3, HP10, Vel1, Vel3, Vel10, VelMF, Dil1, Dil3, Dil10, HP, Wh
• Đầu dò RMS: Đầu dò RMS số chính xác với sự nhận biết Peak, phân giả 0.1 dB
• Hằng số thời gian: từ 100 ms to 10 s
• Bộ gia tốc: Loại SV 80 IEPE, độ nhạy 100 mV/g
• Dải đo: 0.01 ms-2RMS ÷ 438 ms-2 Peak (với SV 80, phụ thuộc bộ gia tốc)
• Chức năng phân tích dải tần:

o   Chức năng ghi dữ liệu Data Logger  theo thời gian thực bao gồm phổ.
o   Card phân tích  1/1 Octave thời gian thực (1/1 Octave Real-time analysis), 15 filters lọc với dải tần số 1 Hz đến16 kHz, đáp ứng tiêu chuẩn Type 1: IEC 61260
o   Card phân tích 1/3 Octave Real-time analysis, 45 filters với tần số từ 0.8 Hz đến 20 kHz đáp ứng Type 1: IEC 61260
o   Card phân tích FFT Real-time  thời gian thực với 1600 lines with Hanning, Kaiser-Bessel, Flat Top, Rectangular windows
o   Domain ghi tín hiệu thời gian thực với định dạng WAV (Time-Domain Recording Time-domain signal recording to WAV format)
o   Đo RPM với  1 ÷ 99999 đo tốc độ quay song song với đo đọ rung (lựa chọn thêm)
Cung cấp bao gồm:

• Máy chính kèm bộ gia tốc kế SV 80 accelerometer, SA 27 mounting magnet, SC 27 coil cable, hộp nhựa đựng SA 74, cáp SC 56, 4 x AA pin, 4 GB uSD card
• Card phân tích FFT Real-time  thời gian thực
• Card phân tích  1/1 Octave thời gian thực (1/1 Octave Real-time analysis); Card phân tích 1/3 Octave Real-time analysis
• Domain ghi tín hiệu thời gian thực với định dạng WAV
• Tài liệu hướng dẫn sử dụng tiếng Anh  và tiếng Việt
